在鋼鐵生產(chǎn)行業(yè)中有句說法：無錳不成鋼。由此可知錳礦在冶金工業(yè)領(lǐng)域中的重要價值，在鋼鐵生產(chǎn)制造過程中添加適用錳礦，可以提高鋼鐵的硬度、強(qiáng)度、耐磨性、耐腐蝕性和可焊性，從而使鋼鐵在各種不同的機(jī)械設(shè)備中都能發(fā)揮出更好的性能。

自然界中含錳的礦石種類繁多，多見于氧化錳和碳酸錳。錳礦石組成成分復(fù)雜，存在各元素的含量變化范圍寬、含量差別大，次、痕量元素多等現(xiàn)象，會對分析結(jié)果產(chǎn)生影響。

錳礦石常規(guī)定量分析項(xiàng)目中，除了錳、鐵需要準(zhǔn)確測定外，還有必要測定其他雜質(zhì)元素和伴生稀有金屬，以確保錳鐵產(chǎn)品的質(zhì)量。

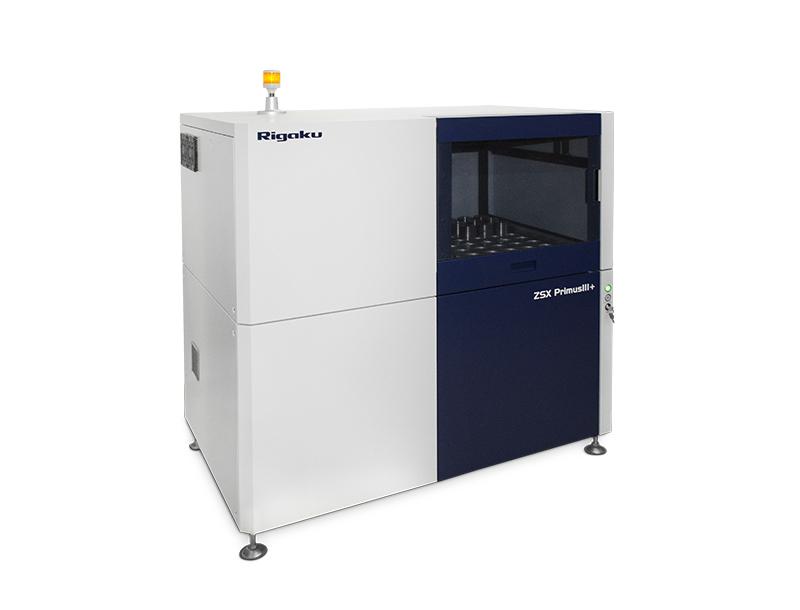

ZSX PrimusIII+型波長色散型X射線熒光光譜儀

自動熔樣機(jī)

鉑黃坩堝（95%鉑金+5%黃金）

氧化劑（NH₄NO₃）分析純

脫模劑（NH₄Br）分析純

混合熔劑（Li₂B₄O₇，LiBO₂）、優(yōu)級純

選取錳礦石標(biāo)準(zhǔn)物質(zhì)GBW07261-GBW07266，BH0113-1A、BH0113-2A，以及采用標(biāo)準(zhǔn)樣品間、標(biāo)準(zhǔn)樣品和光譜純基準(zhǔn)物質(zhì)間，按不同比例混合研磨和化學(xué)定值樣品人工制備若干個校準(zhǔn)物質(zhì)。

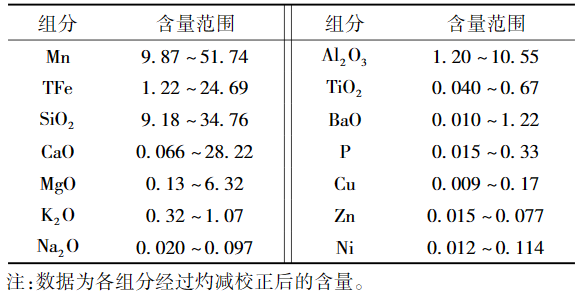

標(biāo)準(zhǔn)樣品中各成分含量范圍

將灼燒后的0.30g錳礦樣品，與6.00g混合熔劑，0.30g氧化劑（NH₄NO₃）和少量脫模劑（NH₄Br溶液）充分混合后移入鉑黃坩堝，在熔樣機(jī)中以700℃預(yù)氧化后升溫至1100℃熔融制成玻璃樣片，于熒光光譜儀上進(jìn)行測定。

微量元素Cu、Zn、Ni采用Rh Kα線的康普頓散射線作為內(nèi)標(biāo)進(jìn)行校正。其他元素采用經(jīng)驗(yàn)系數(shù)法進(jìn)行基體效應(yīng)校正。

選一含量合適的錳礦，按上述實(shí)驗(yàn)步驟平行制備12個玻璃熔片，于熒光光譜儀中測試得方法的精密度；再選其中一個玻璃熔片重復(fù)測量12次，檢驗(yàn)儀器精密度。

其結(jié)果如下：

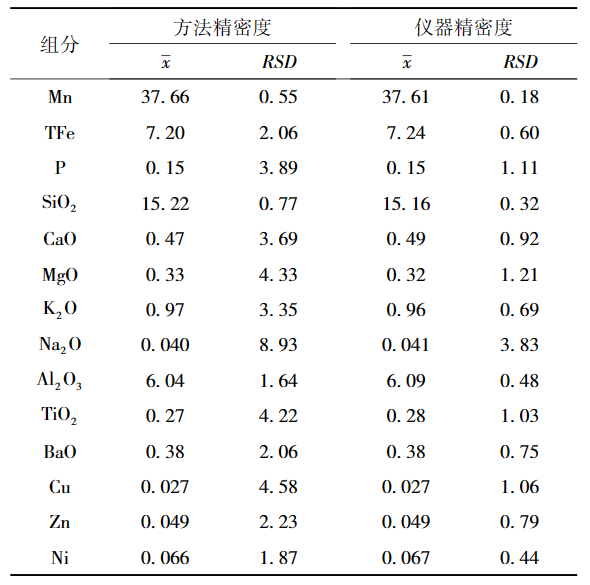

精密度實(shí)驗(yàn)

由上可得，除Na₂O得RSD（n=12）為8.93%，其他各組分得RSD均<5%，說明本方法具有良好得重現(xiàn)性。
